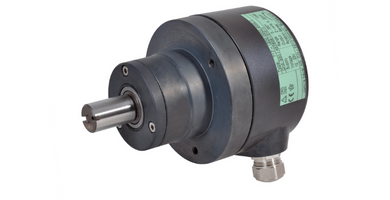

Camille Bauer KINAX® WT717 France

Transmetteur avec système de balayage capacitif sans contact pour détecter la position angulaire d'un arbre. Un signal continu de 4,20 mA, proportionnel à la valeur mesurée, est disponible à la sortie de mesure. En raison de sa conception robuste, il est utilisé de préférence dans les grandes machines et la construction navale, dans la construction de véhicules de transport et dans l'industrie chimique.
Caractéristiques Système capacitif sans contact
breveté, résistant à l'usure La plage de
mesure, le sens de rotation, les caractéristiques, le changement de sortie et d'autres fonctions peuvent être programmés via PC : facilite la planification et le travail de projet, délais courts, inventaire minimal Plage de mesure de l'
angle de rotation : 0°... 10° à 0°... 50° ou 0°... 50° à 0°... 350°
Avec réducteur 0... 20° à 0... 1555 tours La sortie de mesure (circuit de mesure/alimentation) utilise 2 fils
connexion (signal 4 à 20 mA)
La simulation de la valeur mesurée permet de tester les circuits de commande, les boucles de commande ou les circuits de mesure ultérieurs pendant l'installation
Affichage des grandes de mesure actuelles et de la représentation graphique à l'écran pendant de longues périodes
Réglage de la position mécanique et réglage fin de la sortie analogique, point zéro et plage peuvent être réglés indépendamment Caractéristiques de sortie
programmables : courbe linéaire, caractéristique en V ou courbe de linéarisation librement sélectionnable L'
arbre peut être tourné à fond, aucun dommage ne se produit même si la valeur limite supérieure de la plage de mesure est dépassée Interface
série Charge statique
admissible sur l'arbre : max. 1000 N (radiale), max. 500 N (axiale) Dispositif de montage en
surface dans un boîtier robuste (IP67) : résistant aux vibrations et aux chocs
